包装資材・機器

パレット

テクセル

熱可塑性樹脂による連続成形技術から誕生したハニカムコア材。TECCELL(テクセル)は世界初の熱可塑性樹脂による連続成形技術から誕生したハニカムコア材。高強度・超軽量素材のハニカムコア材は、省資源・CO2 削減など環境性能に優れた複合材であり、あらゆる産業での省エネルギー化に貢献します。

単面TYPE
単面TYPE
サイズ 1,100×1,100×120mm(TECCEL T30)
材料 デッキボード:TECCELL(PP)、脚:PE
重量 6.1kg
特長:
シンプルかつ軽量な単面パレット。積荷の滑り防止に表面脚部分に滑り止めゴム装着可能
用途:
軽量・大型商品の保管、搬送用。女性が多い 物流センター等の商品保管、管理用
片面TYPE
片面TYPE
サイズ 1,100×1,100×130mm(TECCEL T30下面:TECCELL T13)
材料 デッキボード:TECCELL(PP)、脚:PE
重量 8.0kg
特長:
下面デッキボード装着パレット。下面デッキ  ボードの両サイドは傾斜形状。採用によりハンドリフトの4方差し対応可能
用途:
自動車部品、弱電部品等の物流拠点間搬送用
TECCELLの特長
高強度・超計量素材
高強度・超計量素材

ハニカムコアは六角形のセルの集合体であり、力学上最も優れたサンドイッチコア素材です。単位重量辺りの強度は、あらゆる構造体の中でも最高峰と言えます。

スキン面が一体化されたコア材
スキン面が一体化されたコア材

TECCELLは特殊成形によりスキン面が一体化されたコア材であるため、強度面において非常に優れており、更に異素材との接着工程も容易です。

2次加工性に優れた素材
2次加工性に優れた素材

複合材としての用途の他、更に熱可型性樹脂の特性にいよって、曲げ加工・3次元加工などの2次加工が容易です。

TECCELLの基本性能
製品仕様(材質がPPでの対応可能範囲)
材質 総厚(mm) コアシート厚さ(mm) ラミシート厚さ(mm) 原反サイズ(mm)
pp min 5 min 0.2 min 0.2 min 1,250
min 30 min 0.4 min 0.1 min 2,500
TECCELLの一般的性質
品番 総厚 重量 コア材
厚さ
ラミシート
厚さ
見かけ
密度
曲げ強度 曲げ剛性 平面
圧縮強度
MD TD MD TD
  mm g/m2 mm mm g/cm3 Nm/m Nm/m Nm2/m Nm2/m MPa
T5-1300 5.4 1,320 0.2 0.3 0.24 50 55 10 11 1.60
T8-1800 7.7 1,830 0.3 0.4 0.24 88 110 28 30 2.00
T8-2500 8.5 2,550 0.3 0.8 0.30 140 160 45 49 2.00
T10-2000 9.7 2,000 0.2 0.6 0.21 123 135 46 46 0.77
T13-2500 13.0 2,520 0.3 0.6 0.19 245 291 108 118 1.45
T14-3200 13.7 3,230 0.3 1.0 0.24 363 421 140 152 1.45
T20-3500 20.2 3,490 0.3 1.0 0.17 433 528 285 342 1.00
T30-3900 29.3 3,940 0.3 1.0 0.13 605 890 624 780 0.71

※表をスクロールしてご確認いただけます。

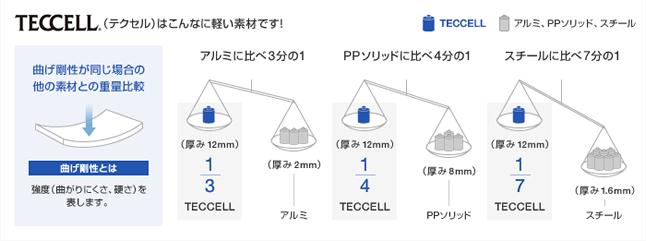

TECCELL(テクセル)は、機械特性において等方性に優れた素材です

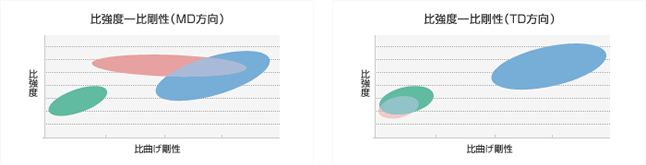

比強度:
素材の「軽さ」と「壊れにくさ」の関係を示す数値。値が大きいほど軽くて壊れにくい。
比曲げ剛性:
素材の「軽さ」と「曲がりにくさ」の関係を示す数値。値が大きいほど軽くて硬い。
TECCELL(テクセル)はMD/TDの方向性は小さいが、プラダンはTD方向に極端に弱い。

※データは参考値であり、保障値ではありません。
※製品のご使用にあたっては、用途、目的、加工条件などに適合するか、十分にご検討、ご確認されますようお願い申し上げます。

PageTop

実用例

さまざまな用途で使用されるパレットの紹介を致します。

クリーンルーム対応スリーブボックス
クリーンルーム対応
スリーブボックス
PJ3F
PJ3F
単面溶接パレット
単面溶接パレット
コの字パレット
(ボーダーリフト対応品)
コの字パレット
(ボーダーリフト対応品)
ウェルディング
長尺ボックス
ウェルディング
長尺ボックス
BFボックス
BFボックス
ネスティングボックス
ネスティングボックス
BF長尺ボックス
BF長尺ボックス
ピッキング搬送ボックス
ピッキング搬送ボックス
段ボール製造用ラインパレット
段ボール製造用
ラインパレット
荷崩れ防止 間仕切りボード(Tボード)
荷崩れ防止
間仕切りボード(Tボード)
ボード
ボード
ボード
ボード
育苗箱用蓋
育苗箱用蓋
パレット断積み用蓋
パレット断積み用蓋
コーナーガード
コーナーガード
ボード
ボード
ALラインパレット
ALラインパレット
